TP-Link mr12u-v1刷openwrt+mentohust交叉编译(附文件下载)

写在前面

开学学校启用了有线网,由于校园网存在只能单一设备登陆的限制与无线登陆限速,所以想通过路由器刷openwrt再使用mentohust进行校园网的锐捷认证来实现多设备与不限速使用。

在选择路由器时考虑了如下因素:

  1. 可刷openwrt:只有特定的处理器支持openwrt,支持的路由器型号在官网有一个列表,直接参照这个列表选就可以了。
  2. 有电源/usb供电:在寝室使用的话因为有段时间断电但不断网,所以需要自带电源或可用移动电源usb供电。
  3. 性价比高:因为只用于转发校园网,所以可以买便宜一些的。

最终选择了TP-Link mr12u这款路由器,在闲鱼上找了一家同城二手的,45元人民币拿下。

注意下面需要在linux终端环境下操作

刷不死Boot

由于路由器固件的特殊性,一旦刷崩了或者设置错误导致无法正常登陆路由器,那么就无法对路由器进行管理,也就是所谓的变砖。

不死boot的作用就是在这种情况下提供进路由设置重新刷固件的机会。

刷解锁固件

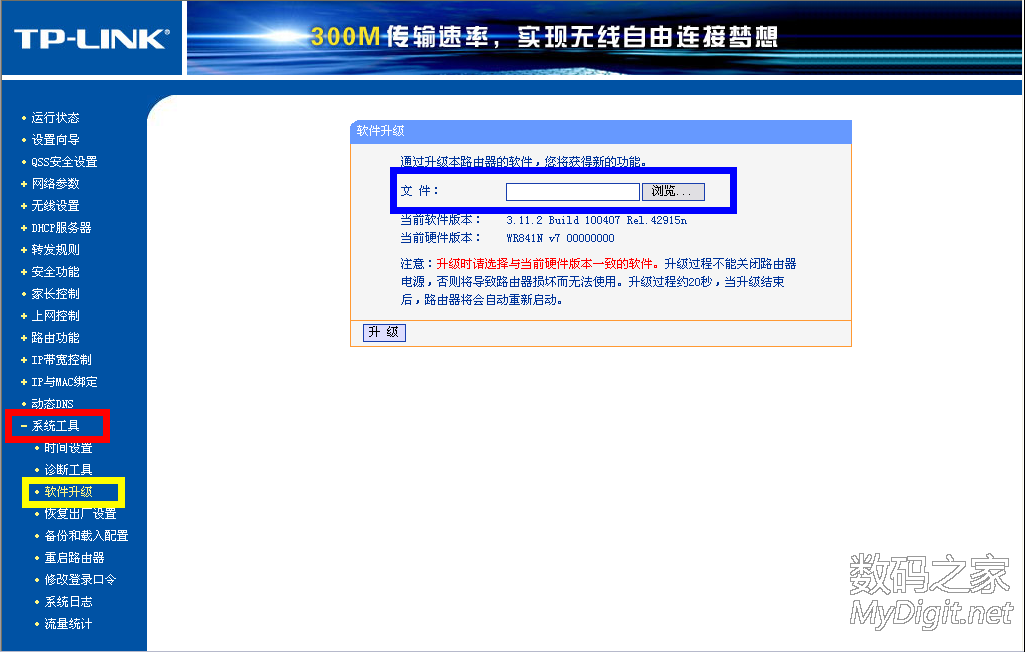

由于U-Boot分区默认是锁定的,所以无法刷入新的boot。因此我们要先刷入一个修改过的解锁U-Boot分区的固件,这个修改过的固件可以在百度网盘下载,另外由于我手上的这个是v1版本的,与v2版本的硬件不同,所以需要使用的是mr11u-v2的解锁固件(即openwr-ar71xx-generic-tl-mr11u-v2-squashfs-factory.bin)。下载完以后先长按复位键复位路由器,连接上以后直接进入192.168.1.1 TP-Link默认的管理界面,在下图这里选择刚下好的固件刷入即可:

(图源网络)

刷不死boot

先下载不死boot

http://viseator.com/file/breed-ar9331-mr12u.bin

路由器自动重启以后使用网线连接电脑与路由器,先用浏览器登陆192.168.1.1,用户名为root密码为空,然后设置ssh密码并保存。

现在就可以使用sshroot与刚刚设置的密码登陆路由器了:

1
ssh root@192.168.1.1

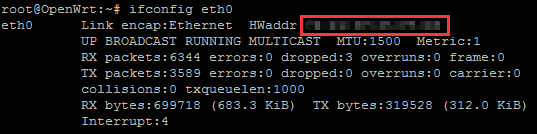

登陆以后先查看并记下mac地址,之后要用到:

1
ifconfig eth0

图片来源

然后exit退出ssh,使用scp命令传送下载好的boot包:

1
scp breed-ar9331-mr12u.bin root@192.168.1.1:/tmp/

再次登陆路由器,刷入U-Boot

1
2
3
ssh root@192.168.1.1
cd /tmp
mtd write breed-ar9331-mr12u.bin u-boot

等待命令返回后直接将路由器关机。

想要进入不死boot,只需按住reset复位键不放,再开机,等待个十几秒后松开,再有线连接电脑与路由器,浏览器输入192.168.1.1就可以进入管理界面了,以后变砖了只要这样都可以重新刷固件,所以称不死。

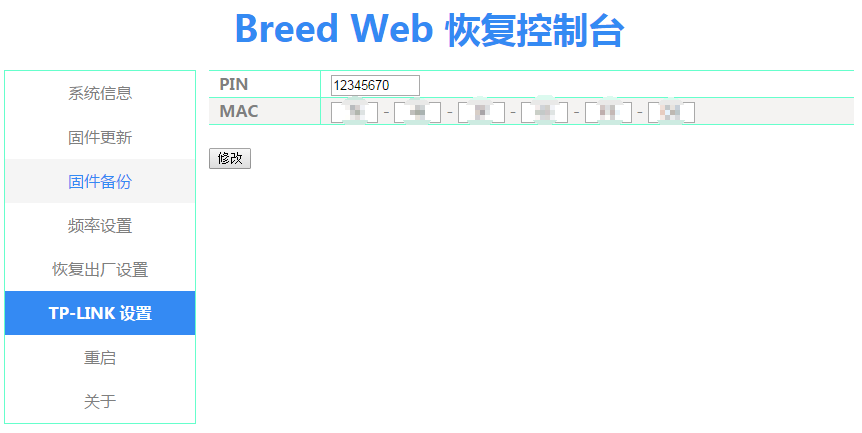

进入不死boot以后,先进入下图界面设置之前记录的mac地址:

图片来源

刷入最新固件(可选)

下面就可以直接在不死boot里面选择固件更新刷入最新的固件了,最新固件的下载可以到这里找到。

但是mr12u的闪存只有可怜的4m,如果安装最新的openwrt就没有空间放下mentohust了,所以还不如就直接用这个解锁用的固件。

交叉编译mentohust

在网上找了一圈愣是没找到ar71xx处理器已经编译好的mentohust,只能选择自己交叉编译了。没有条件自己编译的可以使用我编译好的只适用于ar71xx处理器的mentohust: http://www.viseator.com/file/mentohust

依赖包的安装

可以到https://wiki.openwrt.org/zh-cn/doc/howto/buildroot.exigence 根据自己的发行版安装必要的软件包。

下载编译工具链

首先到https://downloads.openwrt.org/snapshots/trunk/ar71xx/generic/ 页面下载 OpenWrt-SDK-ar71xx-generic_gcc-5.3.0_musl-1.1.16.Linux-x86_64.tar.bz2 处理器SDK,解压后进入目录下的./staging_dir/toolchain-mips_34kc_gcc-5.3.0_musl-1.1.16/bin

配置环境变量

1
2
3
4
5
6
7
8
export PATH=$PATH:到上述/staging_dir/toolchain-mips_34kc_gcc-5.3.0_musl-1.1.16/bin 目录的完整路径
export CC=mipsel-openwrt-linux-gcc
export CPP=mipsel-openwrt-linux-cpp
export GCC=mipsel-openwrt-linux-gcc
export CXX=mipsel-openwrt-linux-g++
export RANLIB=mipsel-openwrt-linux-uclibc-ranlib
export LDFLAGS="-static"
export CFLAGS="-Os -s"

编译libpcap动态链接库

http://www.tcpdump.org/ 下载libpcap-1.8.1.tar.gz,解压以后进入目录,执行:

1
./configure --host=mipsel-openwrt-linux --prefix=自已设定路径/ --with-pcap=linux

然后执行:

1
make

会报错误,但是不影响我们需要的libpcap.a文件,在当前目录下找到这个文件复制出来备用。

编译mentohust

克隆mentohust源码:

1
git clone https://github.com/hyrathb/mentohust

进入目录,首先生成configure

1
sh autogen.sh

然后配置:

1
./configure --host=mipsel-openwrt-linux   --disable-encodepass --disable-notify --prefix=自设目录 --with-pcap=前面保存的libpcap.a文件路径

编译:

1
make

成功以后就可以在src目录下找到编译好的mentohust文件了。

部署

我们把编译好的文件传送到路由器中:

1
scp mentohust root@192.168.1.1:/root

安装libpcap

路由器中默认没有我们依赖的libpcap库,我们要手动安装,先下载:

http://www.viseator.com/file/libpcap_1.0.0-2_ar71xx.ipk

然后传送到路由器中:

1
scp libpcap_1.0.0-2_ar71xx.ipk root@192.168.1.1:/tmp

下面登陆路由器,进入/tmp目录,执行:

1
opkg install libpcap_1.0.0-2_ar71xx.ipk

新建wifi与桥接配置

新刷的路由器只有一个默认接入点,我们先到路由器管理界面修改接入点。增加访问密码等等。这一步的配置就不多说了网上都有。

由于这个路由器只有一个接口,我们现在是将它作为lan口在用的,但是实际上我们需要使用它作为wan口来连接校园网认证上网,并且要将lan口与wifi进行桥接使得我们依旧可以通过192.168.1.1这个地址来管理路由器。

这步操作需要直接修改/etc/config/network文件,如果使用图形界面配置可能会导致变砖。

我们登陆路由器以后直接用vim修改上述文件:

1
vim /etc/config/network

下面提供我找到的示例文件供参考:出处

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
config interface 'loopback'
option ifname 'lo'
option proto 'static'
option ipaddr '127.0.0.1'
option netmask '255.0.0.0'

config interface 'lan'
option type 'bridge'
option proto 'static'
option ipaddr '192.168.1.1'
option netmask '255.255.255.0'

config interface 'wan'
option ifname 'eth0'
option _orig_ifname 'eth0'
option _orig_bridge 'false'
option proto 'dhcp'
option macaddr 'xx:xx:xx:xx:xx:xx'替换为自己的mac

修改后保存,然后reboot重启。

现在就不能通过有线来管理路由器了,因为管理地址已经桥接到了无线上了。所以我们要使用无线连接,有线接校园网,然后登陆到路由器。

找到我们存放mentohust/root目录(默认就是),启动mentohust:

1
./mentohust -u username -p password -n eth0

如果要后台运行加个-b1就可以了。

如果一切正常的话现在无线就可以正常上网了。
