Android UI自动化测试技术选择与踩坑

写在前面

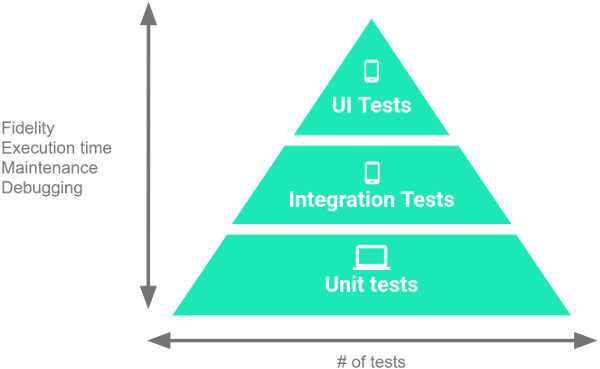

官方文档关于测试一节中,介绍了测试金字塔这一概念:

即我们应该包括三个层次的测试:小型、中型、与大型:

  • 小型测试是单元测试,即可以独立运行在每个模块上的测试。它们通常模拟了每个主要的组件并且应该快速地运行。
  • 中型测试是介于大型与小型测试之间的综合测试,它们集成了数个组件并且运行在模拟器或实机上。
  • 大型测试是以模拟UI工作流方式进行的综合UI测试,它们保证了关键的终端用户的使用可以符合我们的预期。
    虽然小型测试迅速并且专注,可以让我们很快地发现错误,但它们同样是低仿真且自成一体的,这使得我们很难保证通过了所有的单元测试就可以成功地让App运行。而大型测试的优缺点恰恰与上述相反。
    由于每个层次的测试的角色各不相同,我们应该进行所有这三个层次的测试,尽管各个层次使用比例需要根据App的使用特点,通常建议三个测试的比例为1:2:7。
    UI自动化测试即属于上面说的大型测试。

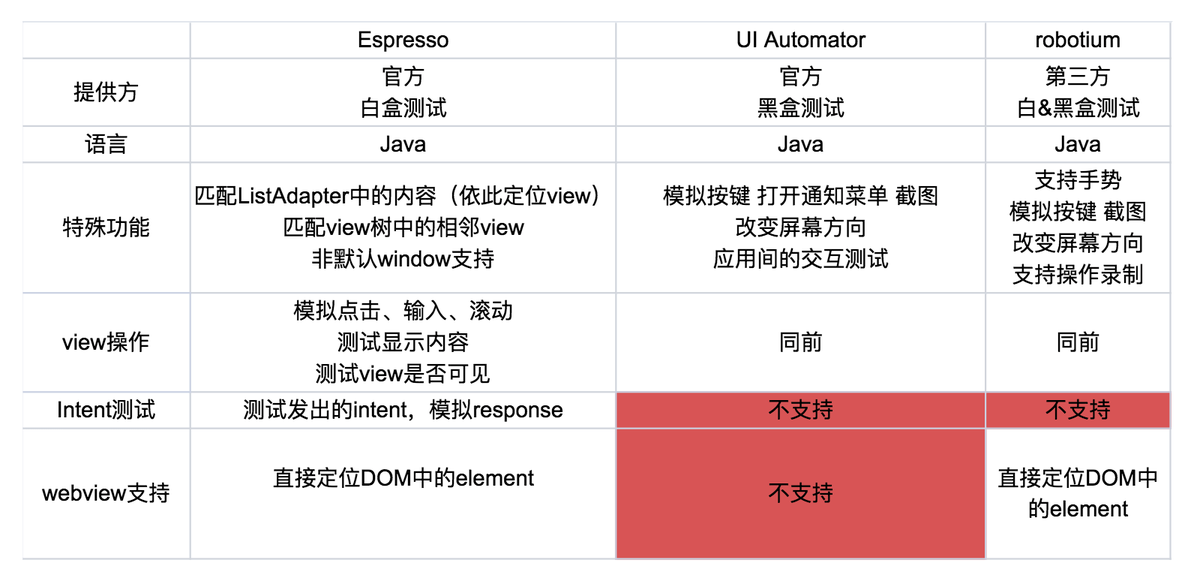

    测试框架功能对比

    概览

    参考:
  • https://stackoverflow.com/questions/20046021/google-espresso-or-robotium

    实际测试编写体验

    实际的编写中,主要的步骤可以总结为三步:
  1. 如何定位想要操作的View
  2. 如何施加想要进行操作
  3. 如何判断App的行为符合我们预期
    三种框架都为我们提供了一系列方法,但细节与效果略有不同:
  • Espresso
    • 白盒测试,体现在可以直接拿到显示中的View实例,拿到WebView DOM树中的Element
    • 一般场景下,区分度较为明显的View(有唯一的id tag)等,可以通过多种途径定位,较为便捷
    • 面对特殊场景:如TabLayout中的Tab时,由于它们拥有相同的类型与id,难以定位view
    • 出现多窗口情况(如dialog),可以正常处理
    • 不能触发按返回键、改变屏幕方向等操作
  • UI Automator
    • 黑盒测试,体现在无法拿到具体的View,只能拿到基类(LinearLayout等),无法看到WebViewDOM
    • 一般场景下,定位View没有差别
    • 面对特殊场景,可以通过找出所有符合条件的View再按索引找到想要的View
    • 出现多窗口情况:处理出现异常
  • Robotium
    • 集合了上述框架的优点,既可以拿到显示中的View实例与WebViewDOM
    • 对上述框架的接口进行了统一,调用比较方便

      最终框架选择

      通过上述比较,可以看到Robotium在满足我们要求的同时统一了接口,故选择Robotium作为使用的框架。

      使用过程中踩的一些大坑

      变量必须使用static

      AndroidTest类中,期望使用一个boolean标志来判断是否已经登陆过(避免重复检查登陆状态),发现在login()方法中置标志为true后进入下一个测试时这个值仍为false,推测运行测试方法时各个方法的运行是独立的,故不使用静态变量则无法保存状态。

      等待引发的问题

      等待?

      在我们对View进行一个操作以后,框架会自动处理下一步动作触发的时机,比如点击一个Tab后,会自动等待下一个页面出现再执行下面的操作。这个等待判断的原理没有看过源码不能确定,但是实际中遇到比如WebView加载页这样等待时间较长的页面,就会触发下一个操作的执行。
      那么问题就出现了,如果想要进行这样的测试:点击打开一个文档,等待文档打开完毕以后检查标题是否是我们打开的文档,如果在文档没有加载完的时候就执行检查步骤,就会产生Element not found的错误。

      解决方法

  • 强行设置等待时间
    利用SystemClock.sleep()方法强行让测试暂停一段时间,这个方法比较暴力也不优雅,不到万不得已不要使用。
  • 使用Robotium提供的各种wait方法,通过设置退出条件来等待:
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    private void waitForWebView() {
    assertTrue(mSolo.waitForCondition(new Condition() {
    @Override
    public boolean isSatisfied() {
    View loading = null;
    try {
    loading = mSolo.getView(R.id.loading);
    } catch (AssertionFailedError e) {
    Log.e(TAG, e.getMessage());
    }
    return null == loading || View.GONE == loading.getVisibility();
    }
    }, DOC_LOAD_TIMEOUT));
    }

在解决上面的问题的时候就使用了上面的代码来等待WebView文档加载完毕,返回true时条件满足,退出等待,若超时,则方法返回falseassert失败表示doc加载超时。此处的判断方法是等待loading隐藏。

1
2
3
4
5
6
private void waitForActivity(Class<? extends Activity> activity) {
if (mSolo.getCurrentActivity().getClass() == activity) {
return;
}
assertTrue(mSolo.waitForActivity(activity));
}

上述代码是为了等待activity启动,可以用于判断新的activity是否正常启动。

跨进程引发的问题

在应用中,打开的文档运行在一个新的进程中,在使用Espresso的时候就遇到了问题:无法拿到新进程中WebView的信息,原因没有仔细分析,但可以确定是跨进程的问题。在Robotium中这个问题同样存在。
不但如此,多进程还会导致当前activity的判断出错,本应判断在DocActivity中,但实际上得到的是在原进程的activity中。
在多种方法尝试无果后,只能暂时修改源码,将doc放在同进程打开。

View获取的问题

获取想要的View是编写用例最主要的难点所在,在获取View的时候也遇到了不少的坑:

重复出现的View

实际上通过getCurrentViews()获取到的View对象包括所有activity的所有View,比如主页面有3个tab,每个tab中有一个RecyclerView这三个RecyclerView都是可以被获取到的(而不是想象中的只获取到当前可见的这个),甚至在打开新的activity后,后台的activity中的RecyclerView还是可以被获取到的。但是使用getView()方法获取的范围是当前activity
这意味着什么呢?如果这些RecyclerView有相同的id,使用getView(int id)方法获取到的只是第一个,即使切到了第二个tab,获取到的还是第一个tab中的RecyclerView
面对这个情况我们可以用三种方法:

  • 如果它们id不同,使用getView(int id)就可以拿到特定的。如果id相同,可以传入第二个index参数来获取同id的第n个实例
  • 使用getView(类名, int index)拿到该类所有实例中的第n个,因为各个RecyclerView加载的顺序是相对固定的,所以每次运行拿到的RecyclerView是同一个。拿上面的例子来说,如果要拿到第二个tab中的RecyclerView,要获取的应该是第2个。
  • 先获取它的任意一个ParentView,然后通过getCurrentViews(类名,ViewGroup)方法拿到List,如果ViewGroup是唯一的,这个List中应该只会有我们想要的那个,也可以用ViewGroup来缩小我们搜索的范围。

    View获取的技巧

    总结一下
  • 定位View最为方便的就是使用getView(int id/类名)这个方式,如果id/类名的实例唯一,就可以直接拿到。
  • 如果同id/类名有很多个view存在,要使用getView(int id/类名, int index),拿到第n个view实例。
  • 如果该view所处的任一个ViewGroup很好获取(有唯一id/类名),可以通过getCurrentViews(类名, ViewGroup)这个方式迅速缩小范围,拿到想要的View

    RecyclerView中获取ViewHolder

    Robotium允许我们直接拿到View对象,所以我们可以直接使用RecyclerViewfindViewHolderForAdapterPosition()方法去拿ViewHolder,但是事情并没有这么简单,我们知道RecyclerView的特点是没有在屏幕上显示的ViewHolder是没有被实例化的,这样拿到的会是null,所以为了拿到所有ViewHolder我们还需要使用
    scrollDownRecyclerView()方法让RecyclerView滚动起来,但是使用这个方法还会有问题,有时候它会失效(怀疑是没有完成滚动就执行了下一条语句),所以还需要在调用这个方法之后设一个延迟(100ms就行),样例代码如下:
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    for (int i = 0; i < listAdapter.getItemCount(); i++) {
    RecyclerView.ViewHolder viewHolder = recyclerView.findViewHolderForAdapterPosition(i);
    if (null == viewHolder) {
    mSolo.scrollDownRecyclerView(0);
    SystemClock.sleep(100);
    viewHolder = recyclerView.findViewHolderForAdapterPosition(i);
    }
    if (testAction.test(listAdapter, viewHolder, i)) {
    break;
    }
    }

WebView中的WebElement获取需要延迟

之前介绍了等待WebView加载的方法,但是实际上这个方法返回后通过getWebElements()拿到的WebElements是空的,实际上想要拿到WebElement还要等待几秒种的时间。

输入字符的问题

直接输入字符的方法

1
2
3
private void inputString(String text) {
InstrumentationRegistry.getInstrumentation().sendStringSync(text);
}

会把string拆分成按键序列输入。

丢失字符的问题

调用上面的方法输入的字符过长的时候会偶发出现字符丢失的问题,暂时不知道解决方法,只能输入短一点的字符。

方法调用顺序的问题

写在AndroidTest文件夹下同一个测试类中的各个方法的调用顺序是未知的,而且没有找到好的办法可以直接在内部决定它们的调用顺序,本来这并不是一个大问题,但是在写测试的过程中出现了一个比较致命的问题:连续打开WebView会导致WebView无法加载。这个问题应该是由于复用了WebView或者loading view的判断出了问题导致的。单独单次地运行单个测试方法并不会出现这个问题,所以考虑转而使用手写测试脚本 的方式来决定方法的调用顺序并且单次地运行单个测试方法。同时脚本还应该支持重新编译测试Apk并且安装到手机,并且可以指定测试的方法与执行顺序。
最终编写完成的脚本如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
#!/bin/bash
function rebuild_install() {
./gradlew --build-cache :app:assemblePublishxxxDebug :app:assemblePublishxxxDebugAndroidTest
adb push app/build/outputs/apk/publishxxx/debug/app-publish-xxx-debug.apk /data/local/tmp/com.xxx.xx.xxxx
adb shell pm install -t -r "/data/local/tmp/com.xxx.xx.xxxx"
adb push app/build/outputs/apk/androidTest/publishxxx/debug/app-publish-xxx-debug-androidTest.apk /data/local/tmp/com.xxx.xx.xxxx
adb shell pm install -t -r "/data/local/tmp/com.xxx.xx.xxxx"
}

cd ..
if [ -n "$1" ] && [ "$1" = rebuild ]
then
rebuild_install
else
echo Not Rebuild
fi

test_funcs=($(awk '{print $0}' ui_test/funtion_names.txt))
for funcs in ${test_funcs[@]}
do
echo ┌--------------------------------------
echo Start $funcs
adb shell am force-stop com.xxx.xx.xxxx
adb shell am instrument -w -r -e debug false -e class com.xxx.xx.xxxx.MainInstrumentedTest#$funcs com.xxx.xx.xxxx.test/android.support.test.runner.AndroidJUnitRunner | sed -En -e '/There was/,/FAILURES/p;/OK/p'
echo └--------------------------------------
done

需要测试的方法按顺序放在funtion_names.txt文件中:

1
2
3
4
checkLogout
checkNewDoc
checkCreateDoc
checkOpenShare

在使用时可以传入rebuild参数来重新构建并安装,未传入可以直接开始测试:

1
2
./test.sh rebuild // 重新构建并安装
./test.sh //直接测试

运行结果示例:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Not Rebuild
┌--------------------------------------
Start checkLogout
OK (1 test)
└--------------------------------------
┌--------------------------------------
Start checkNewDoc
OK (1 test)
└--------------------------------------
┌--------------------------------------
Start checkCreateDoc
OK (1 test)
└--------------------------------------
┌--------------------------------------
Start checkOpenShare
OK (1 test)
└--------------------------------------
